109-2 - 高速可視ストリークカメラ

浜松ホトニクス　高速可視ストリークカメラ・C5680-21

  • 予約状況

    ■ 予約できません。 × 空きなし。
    △ 空きがあります。  ○ ほぼ空いています。

    画像

    設置場所

    建屋・棟： 工学研究科 IoCプラザ北棟(クリーンエリア)
    フロア： IoC　
    フロア図： floor_pic

  • 詳細

    概要・性能：
    この装置は，M2棟の解体に伴い，2023年3月3日に，新設置場所であるIoC棟クリーンエリアで稼働再開いたしました(23.3.7記)．

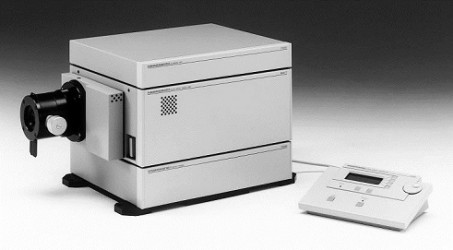

    ●C5680-21 (可視光高速ストリークカメラ)

    撮影する画像：横軸が空間(や光波長)，縦軸が時間の画像

    観測時間幅：5[ns]〜1[ms](段階的に可変)

    掃引方式：単発または繰返し(5[ns]掃引なら最高2[MHz]，低速掃引時は必然的に繰り返し周波数が落ちる)

    時間分解能：観測時間と入射スリット幅とCCD素子サイズに依存(例：5[ns]掃引時に30[psFWHM]程度)

    観測波長域：200〜850[nm](石英光学系入力)

    スリット幅：最大5[mm]〜最小10[µm]

    光電面の水平長さ(観察できる空間幅)：5.22[mm]

    マイクロチャネルプレート(MCP)：１枚，増幅ゲイン〜3000

    データ方式：レンズ出力方式につき，CCDカメラ等をFマウント接続してストリーク像を記録します．画像データは，csvファイルで提供できますし，生binaryデータも仕様をお知らせしますので，適当な解析ソフトで読み込み可能です．

    備考：FマウントまたはCマウントのCCDやCMOSカメラを持参いただいても記録できます．１ピクセルの階調が細かく，ピクセルサイズが小さく，素子サイズの大きなカメラほど情報量の多いデータを記録できます(冷却CCDが必須というわけではありません)．

    カタログ： C5680仕様.pdf
    資料： C5680のLIF観測例.pdf
    注意事項： (1)実施希望の実験および日時につきまして、可能な範囲であらかじめ担当者へ開示・相談いただけますと、ご利用時、円滑にサポート対応できます。

    (2)使用前に講習会の受講が望ましいですが，受講なしでもご利用いただけます．

    (3)原則，１週間前までに使用相談＆予約をしてください。

    (4)クリウーンエリア内のため防塵服を着用しますが，単体利用の場合はクリーンエリア外へ持ち出して使用できます．

    (5)クリーンエリア内での利用については，汚染する機器・物質の持ち込みはできません。

    (6)装置のウォームアップ・調整等に、ある程度の時間を要します。

    毎週の講義のため，原則，対応できない時間帯．ただし応相談 4月〜7月：火夕方，木金午後． 10月〜1月：水午前，木金午後

    基本情報

    機器番号： 109-2
    機器状態： 利用可能
    カテゴリー： 02.分光分析、02.分光分析／時間分解分光測定装置
    機器担当者： 押鐘　寧
    機器部局： 工学研究科　物理学系専攻　精密工学コース
